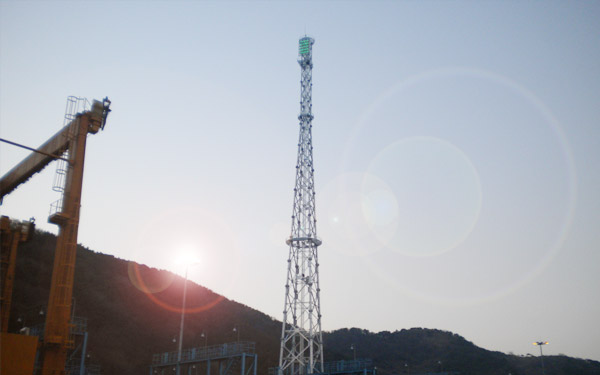

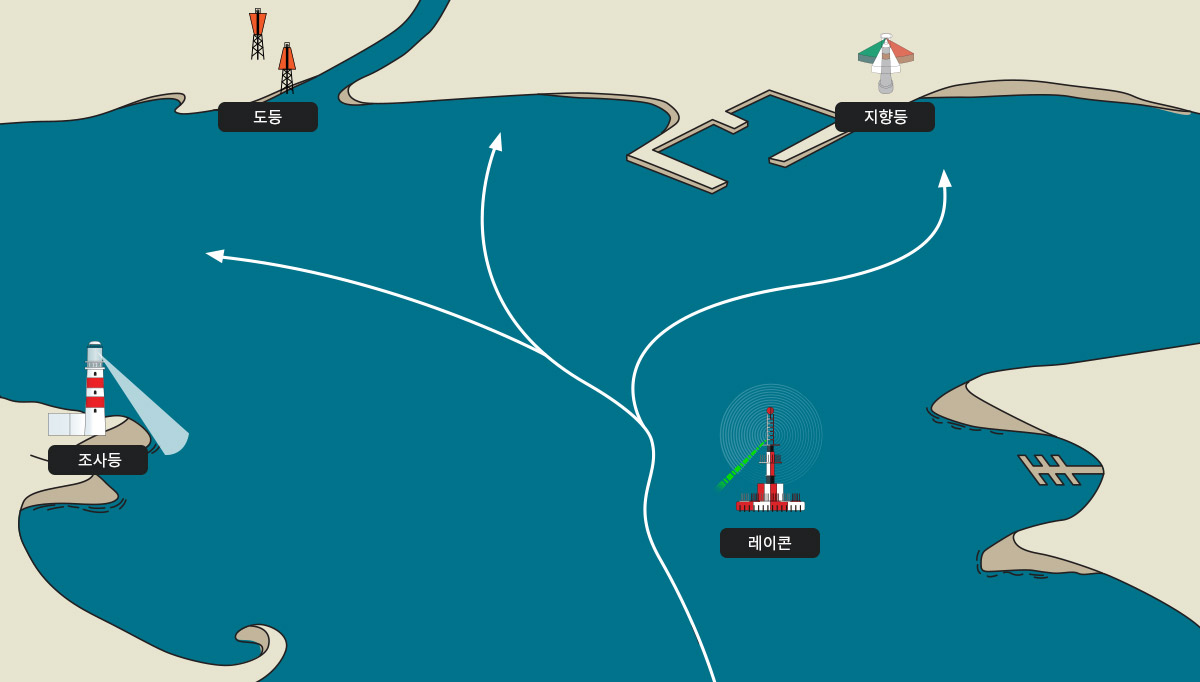

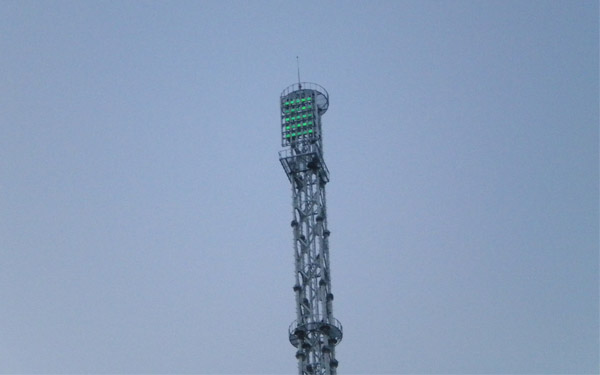

기타항로표지 도등 (Leading lights) 통항이 곤란한 좁은 수로, 만 입구, 항구 등에서 선박이 직선항로의 구역을 따라 정확하게 유도하기 위하여 항로의 연장선상의
육상 지점에 2기 이상을 1조로 설치하는 시스템으로 신뢰성이 있고 이용하기 쉬운 항로표지이다.

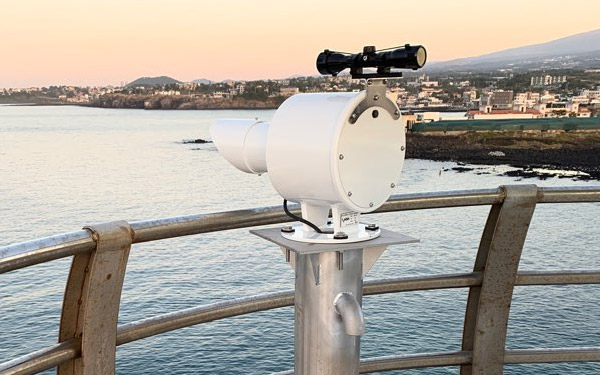

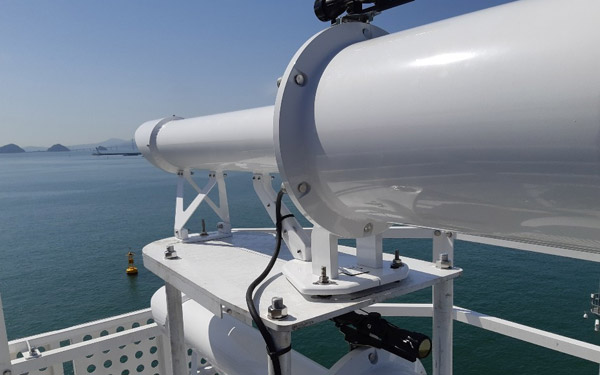

기타항로표지 지향등 (Sector light) 항로 연장선상의 육상 지점에 단독으로 설치하는 구조물로서 하나의 등기구에서 3색광이 투사되며 항해자는 중앙의 백색광을 따라 진입하여야 한다.
좌현측의 녹색광과 우현측의 홍색광은 위험구역으로 선박이 편위되고 있음을 알려준다.

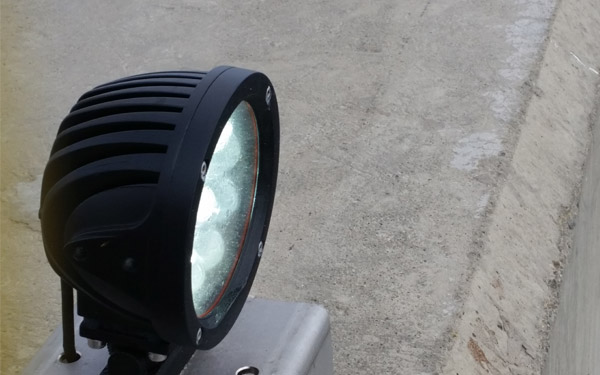

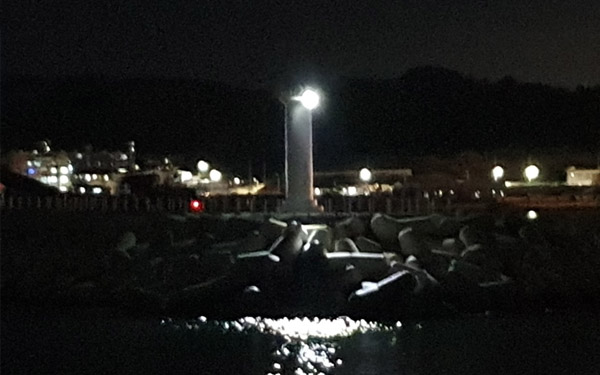

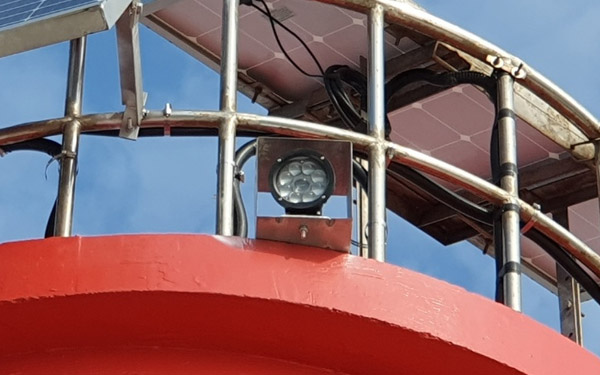

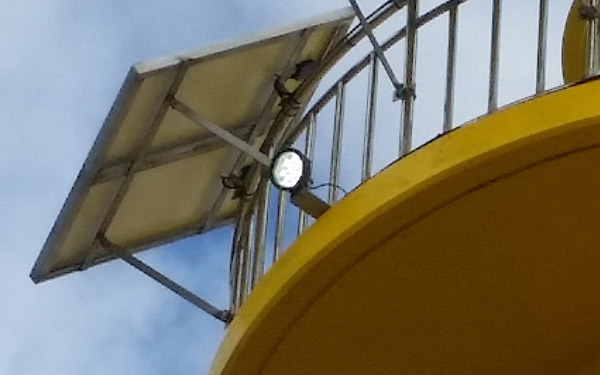

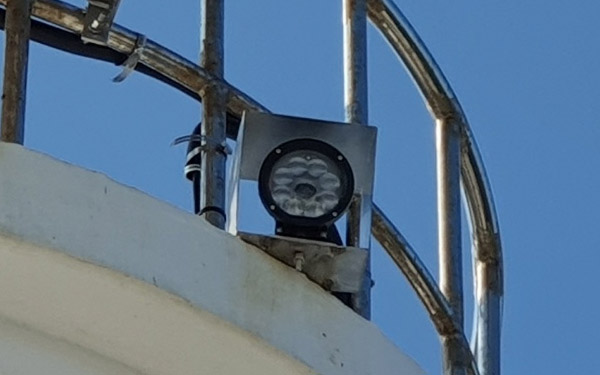

기타항로표지 조사등 등표나 등부표의 설치가 곤란한 수심이 얕은 곳, 암초, 방파제 끝 등에 조사하여 선박에게 그 장해물의 소재를 알리기 위하여 설치된
투광기 (Floodlight)를 갖춘 구조물로서 등대에 설치한다. 단, 주간에 이용할 수 없고 간접표시방법이 결점이다.

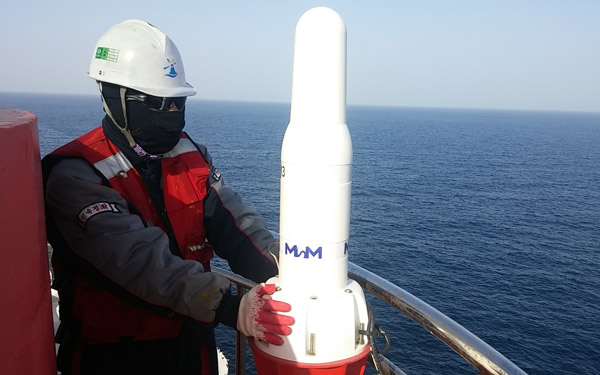

기타항로표지 레이콘(Radar beacon) 선박의 레이더에서 발사된 전파를 수신하면 이것을 트리거 신호로 하여 레이더와 같은 주파수대의 비콘전파를 발사하여,
선박의 레이더 PPI위에 레이더비콘의 부호를 표시하는 것으로 일종의 트랜스폰더이다. 이용자는 특별한 부가장치 없이 레이콘을 이용할 수 있으며,
레이더 PPI상에 알파벳의 모르스부호의 휘선으로 표시되므로 쉽게 식별이 가능하다.
| Response encoding | 15 nos. Morse codes, according IMOA530. (Others under request) |
|---|---|
| Output power | Typical 1W (X and S bands) |
| Response delay | 700 ns (X and S bands) |
| Speed response (each band) | 10 KHz |
| Communications and programming | RS-232 serial port.3 nos. status logic outputs. 1 no. control logic input |
| Programmable activity | 0 to 60 seconds |
| Programmable idle mode | 0 to 60 seconds |
| Side-Lobe Suppression (SLS) | Advanced |
| Temperature range | From -40° to +70°C |
| Materials | Aluminium and polyamide |
| Watertightness degree | IP 67 |
| Weight | 15 kg |
| Fixings | 6 nos. 10 drill holes each 60 in a 254mm diameter |
| X band | 9.300-9.500 MHz |
|---|---|
| S band | 2.900-3.100 MHz |
| X band | -35 dBm |
|---|---|
| S band | -35 dBm |
| Broadcasting uniformity | 2 dB in X+S bands over 360(horizontal) |
|---|---|
| Vertical divergence | -±15° |
| X band | Horizontal |
|---|---|
| S band | Horizontal and vertical |
